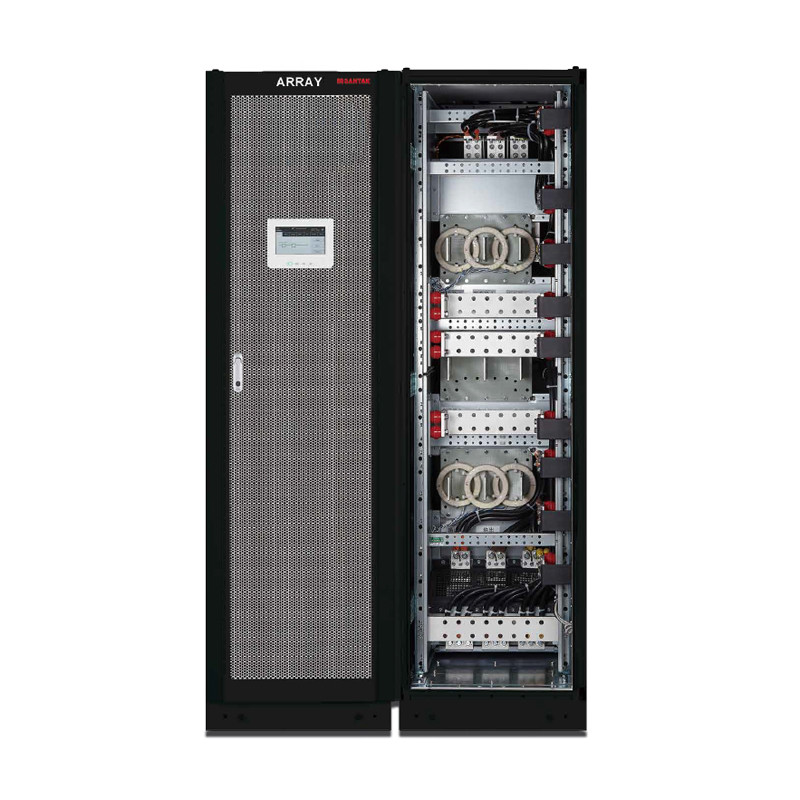

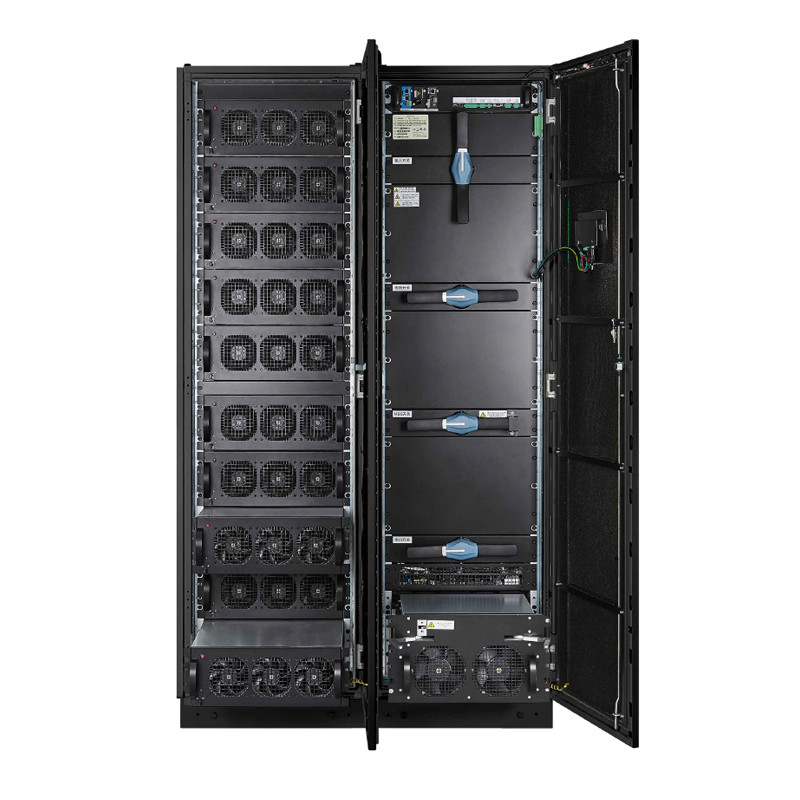

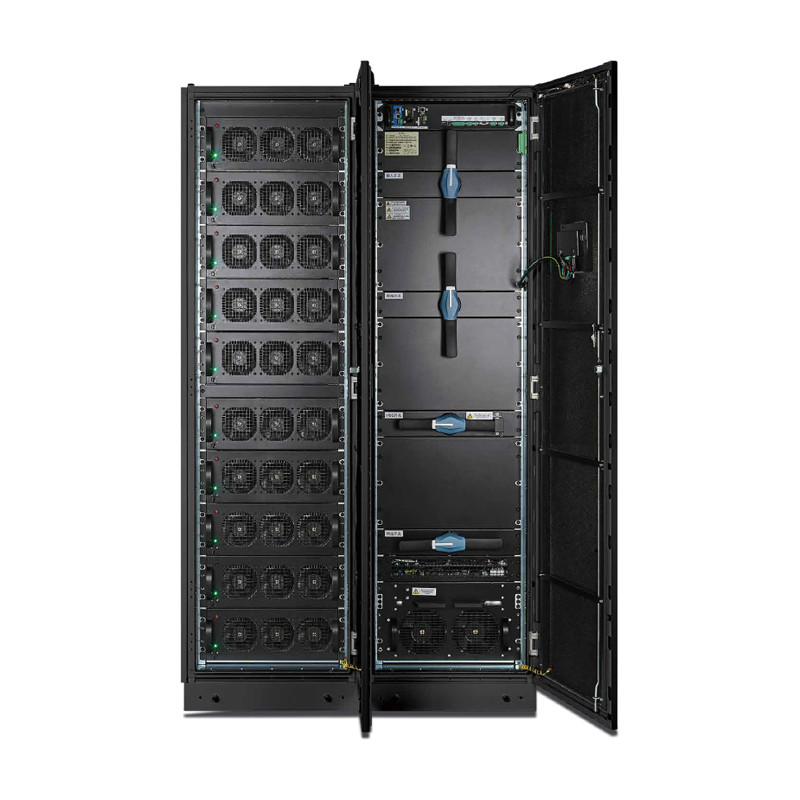

Santak Module UPS 60KW 500KVA Santak ARRAY 3A3 PT Serie Modular Los fabricantes de UPS
| Lugar de origen | China |
|---|---|
| Nombre de la marca | Santak |
| Certificación | CE |
| Número de modelo | Santak ARRAY 3A3 PT UPS |
| Detalles de empaquetado | Envases de papel |
| Tiempo de entrega | 30 días |
| Condiciones de pago | T/T, Western Union, MoneyGram |
| Capacidad de la fuente | 1000 piezas/mes |
Éntreme en contacto con gratis las muestras y los vales.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Nombre del producto | La serie 3A3 PT de ARRAY ((25kVA 200kVA) | Modulo de potencia | 25KW |
|---|---|---|---|
| Factor de potencia | 0.99 | Voltado de entrada | Se aplican las siguientes condiciones: |
| Frecuencia de entrada | 50/60 Hz | Voltado de salida | Se aplican las siguientes condiciones: |
| Frecuencia de salida | 50/60 Hz | Capacidad de sobrecarga | 125%: 10 minutos 150%: 1 minuto |
| Topología del inversor/rectificador | Tecnología de modulación IGBT PWM de alta frecuencia de tres niveles | Tipo de batería | Batería de plomo y ácido, batería de litio |
| Voltado de la batería | 432 ~ 504Vdc | Interfaz de comunicación | RS - 232,Mini-Slot,Modbus/Ethernet,AS/400 y otras aplicaciones |
| Humedad del ambiente | 5 - 95%, sin condensación | Entorno de almacenamiento | ¥15 ~ +55°C |
| Temperatura de funcionamiento | 0 ̊40°C | Alturas | ≤ 1000 m |
| Tamaño | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2 | Peso | Se recomienda que los productos de la categoría A no se utilicen para la fabricación de productos de |
| Normas de seguridad | La norma ISO 90001 también se aplica a los productos de la categoría IEC 61000-4.2000 |
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
| Model | Power | |
|---|---|---|
| 100KVA | 100KVA | |
| 120KVA | 120KVA | |
| 160KVA | 160KVA | |
| 200KVA | 200KVA |
Descripción de producto
Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero.
Soluciones de protección de energía de Santak
Soluciones para sistemas ARRAY® 3A3TM Pro Power de 15 a 150 kVA
Soluciones para sistemas ARRAY® 3A3TM Pro Power
Descripción del producto
ARRAY 3A3 Pro es el UPS modular de nueva generación de Santak, que proporciona una fuente de alimentación ininterrumpida segura, confiable, estable y respetuosa con el medio ambiente para salas de computadoras de centros de datos.Se combina con los gabinetes de distribución de energía de precisión PPM de Santak y los gabinetes de servidores de la serie ARRAY para proporcionar a los clientes, solución de suministro de energía básica de una sola parada.
Capacidad de un solo módulo: 15kVA/13,5kW
Capacidad del sistema de gabinete único: 60~150 kVA
Variación de voltaje de entrada: 214 ~ 520VAC
Rango de frecuencia de entrada: 40 ~ 70 Hz
Válvula de salida: 380 VAC
Topología: doble conversión en línea
Concepto de diseño
ARRAY 3A3 Pro es el nuevo UPS modular de tres entradas y tres salidas de Santak.Adopta tecnología de control totalmente digital e integra los logros tecnológicos en los campos de la electrónica de potencia y el control automáticoEs un producto de referencia en la industria de UPS. El nacimiento de ARRAY 3A3 Pro ha traído nuevos conceptos al esquema de suministro de energía de los equipos eléctricos,mejora de la disponibilidad de equipos eléctricos.ARRAY 3A3 Pro adopta un diseño modular de tipo cajón, altamente inteligente con una función fácil de enchufar. Puede satisfacer las necesidades de energía y los requisitos de fiabilidad agregando o eliminando módulos en el gabinete.Cuando hay redundancia de módulos, se permite el mantenimiento en línea para lograr un mantenimiento sin interrupciones.
La investigación y el desarrollo del ARRAY 3A3 Pro se basan en el concepto de diseño REACH (confiable, medioambiental, ventajoso, conveniente y humano),que puede satisfacer la garantía de energía de lugares de aplicación como centros de datos, centros financieros, salas de computación de empresas, automatización industrial, sistemas educativos, sistemas médicos o grandes oficinas. .
• las condiciones de trabajo Adopción de tecnología paralela inalámbrica para reducir la probabilidad de fallo de un solo punto y un diseño fiable.
• las condiciones de trabajo Redundancia paralela a nivel del sistema, los módulos son copias de seguridad mutuas y pueden intercambiarse en línea para mejorar la disponibilidad del sistema.
• las condiciones de trabajo Adopta un diseño modular, fácil de actualizar, ampliar y mantener, reduce el tiempo de mantenimiento MTTR, logra cero tiempo de inactividad y mantenimiento y mejora la disponibilidad del sistema.
• las condiciones de trabajo La tecnología de doble conversión en línea se adapta a entornos de red duros y proporciona energía pura a las cargas.
• las condiciones de trabajo Adaptarse al entorno de la red, rango de potencia de entrada de la red de 214 -520V, reducir los tiempos de carga y descarga de la batería, extender la vida útil.
• las condiciones de trabajo El ARRAY 3A3 Pro tiene un excelente rendimiento eléctrico, puede proporcionar una protección de potencia segura y efectiva para diversas cargas, es ecológico y respetuoso con el medio ambiente, y sus componentes cumplen con EU Rosh.
• las condiciones de trabajo La tecnología de gestión inteligente de la batería mejora la vida útil de la batería.y reducir la contaminación ambiental por plomo.
• las condiciones de trabajo ARRAY 3A3 Pro adopta una gran pantalla táctil a color, pantalla gráfica, intuitiva y fácil de operar, y admite interfaces en chino e inglés.
• las condiciones de trabajo Fácil de instalar, con opciones para sistemas de entrada y salida de cables superiores e inferiores, así como otras opciones como paneles de distribución y módulos de protección contra rayos.
• las condiciones de trabajo Las ricas interfaces de comunicación y las soluciones de monitoreo de software de Santak proporcionan a los usuarios indicaciones de estado localizadas o remotas en tiempo real y solicitudes de alarma.la formación de una solución de protección de la energía que integre hardware y software.
Alta disponibilidad
Estructura de redundancia paralela inalámbrica N+X confiable
La redundancia paralela N+X a nivel de sistema de ARRAY 3A3 Pro puede mejorar en gran medida la fiabilidad de todo el sistema de alimentación UPS.debido a la adopción de la tecnología de control paralelo inalámbrico en la industria hoy, reduce los puntos de falla individuales (funcionamiento en estado estacionario) en comparación con el cableado paralelo. Puede funcionar normalmente incluso si la línea de comunicación paralela falla),elevar la fiabilidad a un nuevo nivel.
Estructura de redundancia paralela inalámbrica N+X confiable
La redundancia paralela N+X a nivel de sistema de ARRAY 3A3 Pro puede mejorar en gran medida la fiabilidad de todo el sistema de alimentación UPS.debido a la adopción de la tecnología de control paralelo inalámbrico en la industria hoy, reduce los puntos de falla individuales (funcionamiento en estado estacionario) en comparación con el cableado paralelo. Puede funcionar normalmente incluso si la línea de comunicación paralela falla),elevar la fiabilidad a un nuevo nivel.
Nivel más alto de disponibilidad del sistema
ARRAY 3A3 Pro adopta la tecnología de control de redundancia paralela inalámbrica N + X, y cada módulo es un UPS totalmente funcional.No hay módulo de control adicional para controlar la conexión paralela y la distribución de corriente de carga del sistema paralelo. Todas las funciones paralelas son proporcionadas por el módulo UPS en sí está completo y tiene una confiabilidad extremadamente alta. Según cálculos estrictos, si el UPS tiene más de dos módulos redundantes,la disponibilidad del UPS puede alcanzar más de 99Incluso para dispositivos de carga con requisitos de energía más estrictos, ARRAY 3A3 Pro puede manejarlos con facilidad.
ARRAY 3A3 Pro adopta la tecnología de control de redundancia paralela inalámbrica N + X, y cada módulo es un UPS totalmente funcional.No hay módulo de control adicional para controlar la conexión paralela y la distribución de corriente de carga del sistema paralelo. Todas las funciones paralelas son proporcionadas por el módulo UPS en sí está completo y tiene una confiabilidad extremadamente alta. Según cálculos estrictos, si el UPS tiene más de dos módulos redundantes,la disponibilidad del UPS puede alcanzar más de 99Incluso para dispositivos de carga con requisitos de energía más estrictos, ARRAY 3A3 Pro puede manejarlos con facilidad.
Tiempo de inactividad para el mantenimiento
Mientras haya redundancia en el sistema paralelo (N + X, El número de módulos UPS es mayor que el número de módulos UPS redundantes.el tiempo de inactividad para el mantenimiento no excederá de 5 minutos.
Mientras haya redundancia en el sistema paralelo (N + X, El número de módulos UPS es mayor que el número de módulos UPS redundantes.el tiempo de inactividad para el mantenimiento no excederá de 5 minutos.
ARRAY 3A3 Pro Series UPS utiliza tecnología de doble conversión para hacer frente a nueve tipos de problemas de energía: a saber, falla de energía, caída de voltaje, aumento, bajo voltaje, ruido de la línea, sobrevoltaje, desplazamiento de frecuencia,La protección proporcionada por el SUP de la serie ARRAY 3A3 Pro reduce la posibilidad de tensión de los componentes, agotamiento de la placa de circuito,Corrupción de datos y fallo del programaAl mismo tiempo, proporciona un alto nivel de protección de energía, por lo que es una buena opción para aplicaciones de misión crítica como centros de datos, sistemas de seguridad pública, centros de despacho de energía,y centros de datos financieros
Topología optimizada del sistema de suministro de energía
ARRAY 3A3 Pro combina las ventajas de las topologías de alimentación centralizada y distribuida e introduce el concepto de alimentación regional en su diseño.Si varias áreas están divididas en una sala de equipos de datos grande, cada área está equipada con uno o dos conjuntos (reserva redundante) del sistema de alimentación ARRAY 3A3 Pro, colocados directamente al lado de la carga en la zona,y alimentado a través del panel de distribución de energía en el gabineteDe esta manera, cada área tiene un suministro de energía centralizado y una gestión centralizada, mientras que las áreas tienen un suministro de energía descentralizado independiente y un cableado independiente.Este método de suministro de energía de ARRAY 3A3 Pro tiene las ventajas de la descentralización "configuración flexible, permitiendo la inversión gradual, y no es propenso a la parálisis a gran escala", y también tiene las ventajas de centralizado "fácil de gestionar".
ARRAY 3A3 Pro combina las ventajas de las topologías de alimentación centralizada y distribuida e introduce el concepto de alimentación regional en su diseño.Si varias áreas están divididas en una sala de equipos de datos grande, cada área está equipada con uno o dos conjuntos (reserva redundante) del sistema de alimentación ARRAY 3A3 Pro, colocados directamente al lado de la carga en la zona,y alimentado a través del panel de distribución de energía en el gabineteDe esta manera, cada área tiene un suministro de energía centralizado y una gestión centralizada, mientras que las áreas tienen un suministro de energía descentralizado independiente y un cableado independiente.Este método de suministro de energía de ARRAY 3A3 Pro tiene las ventajas de la descentralización "configuración flexible, permitiendo la inversión gradual, y no es propenso a la parálisis a gran escala", y también tiene las ventajas de centralizado "fácil de gestionar".
Gran capacidad de carga
Apoyar nuevos requisitos de carga
Apoyar nuevos requisitos de carga
• las condiciones de trabajo Apoyar nuevas cargas de trabajo en centros de datos modernos
• las condiciones de trabajo Permite un desequilibrio de carga del 100% de tres fases
Diseño integrado
El armario del sistema ARRAY 3A3 Pro utiliza un armario estándar de 19 pulgadas de 2 metros.No se requiere una instalación especialLa conexión paralela puede lograrse insertando los módulos.y las placas paralelas que son necesarias para la conexión paralela UPS tradicional se omiten, lo que no sólo ahorra mucho el coste de los materiales de instalación, sino también ahorra tiempo de instalación.
El armario del sistema ARRAY 3A3 Pro utiliza un armario estándar de 19 pulgadas de 2 metros.No se requiere una instalación especialLa conexión paralela puede lograrse insertando los módulos.y las placas paralelas que son necesarias para la conexión paralela UPS tradicional se omiten, lo que no sólo ahorra mucho el coste de los materiales de instalación, sino también ahorra tiempo de instalación.
También mejora la seguridad del uso de la electricidad y la belleza de la sala de computación, reduce la dificultad de mantenimiento y gestión, mejorando así indirectamente la fiabilidad del sistema.
ARRAY 3A3 Pro, cuando se combina con el gabinete de distribución de energía de precisión Santak, el gabinete de baterías ARRAY, el gabinete de red ARRAY y otras opciones,puede proporcionar a los clientes una solución integrada que es hermosa en general, ahorra espacio de instalación y facilita el mantenimiento y la gestión del cliente.
ARRAY 3A3 Pro, cuando se combina con el gabinete de distribución de energía de precisión Santak, el gabinete de baterías ARRAY, el gabinete de red ARRAY y otras opciones,puede proporcionar a los clientes una solución integrada que es hermosa en general, ahorra espacio de instalación y facilita el mantenimiento y la gestión del cliente.
Excelente rendimiento eléctrico
• las condiciones de trabajo Factor de potencia de entrada elevado: > 0.99
• las condiciones de trabajo Corriente armónica de entrada baja: < 5%
• las condiciones de trabajo Factor de potencia de salida: 0.9
• las condiciones de trabajo La precisión del voltaje de salida: ± 1%
• las condiciones de trabajo Alta eficiencia del sistema: hasta el 94%
• las condiciones de trabajo Capacidad de sobrecarga fuerte: 110% ~ 130% de carga puede sobrecargarse durante 10 minutos
• las condiciones de trabajo Apoyar el modo de frecuencia variable entrada de 50 Hz, salida de 60 Hz o entrada de 60 Hz, salida de 50 Hz
Amistoso con el medio ambiente
La selección de componentes cumple con la Directiva RoH de la UE y los requisitos RoH de China.
cumplen los requisitos de nivel EMC de la norma IEC 61000-4 y tienen una buena compatibilidad electromagnética;
La selección de componentes cumple con la Directiva RoH de la UE y los requisitos RoH de China.
cumplen los requisitos de nivel EMC de la norma IEC 61000-4 y tienen una buena compatibilidad electromagnética;
Control digital completo
El módulo ARRAY 3A3 Pro utiliza DSP como controlador central. Su potente potencia de computación puede reemplazar la mayoría de las funciones de control completadas por hardware en UPS tradicionales con software.No sólo mejora la fiabilidad y la precisión, pero también facilita las mejoras y el mantenimiento.
El módulo ARRAY 3A3 Pro utiliza DSP como controlador central. Su potente potencia de computación puede reemplazar la mayoría de las funciones de control completadas por hardware en UPS tradicionales con software.No sólo mejora la fiabilidad y la precisión, pero también facilita las mejoras y el mantenimiento.
Fusión del gabinete de soporte
ARRAY 3A3 Pro admite combinación de gabinetes, y la capacidad del sistema combinado puede alcanzar 240kVA.El paquete de baterías adopta un diseño de 12V×32/34/36/38/40 célulasLa configuración es flexible y puede hacer pleno uso del sistema de baterías existente.Sólo se debe quitar la batería defectuosa sin sustituir toda la batería.. el paquete de baterías.
ARRAY 3A3 Pro admite combinación de gabinetes, y la capacidad del sistema combinado puede alcanzar 240kVA.El paquete de baterías adopta un diseño de 12V×32/34/36/38/40 célulasLa configuración es flexible y puede hacer pleno uso del sistema de baterías existente.Sólo se debe quitar la batería defectuosa sin sustituir toda la batería.. el paquete de baterías.
Fácil de instalar
El armario del sistema ARRAY 3A3 Pro utiliza un armario estándar de 2 metros de 19 pulgadas.No se requiere una instalación especialLa conexión paralela puede lograrse insertando los módulos.y las placas paralelas que son necesarias para la conexión paralela UPS tradicional se omiten, lo que no sólo ahorra mucho el costo de los materiales de instalación y los costos de mano de obra, sino que también mejora la seguridad de la electricidad y la seguridad de la sala de computadoras.Es hermoso y reduce la dificultad de mantenimiento y gestión, mejorando así indirectamente la fiabilidad del sistema.
El armario del sistema ARRAY 3A3 Pro utiliza un armario estándar de 2 metros de 19 pulgadas.No se requiere una instalación especialLa conexión paralela puede lograrse insertando los módulos.y las placas paralelas que son necesarias para la conexión paralela UPS tradicional se omiten, lo que no sólo ahorra mucho el costo de los materiales de instalación y los costos de mano de obra, sino que también mejora la seguridad de la electricidad y la seguridad de la sala de computadoras.Es hermoso y reduce la dificultad de mantenimiento y gestión, mejorando así indirectamente la fiabilidad del sistema.
Diseño totalmente modular
ARRAY 3A3 Pro adopta un diseño totalmente modular con una función fácil de enchufar.Opcionalmente puede estar equipado con paneles eléctricos.Cada módulo UPS es un UPS de 15 kVA totalmente funcional.Mediante tecnología de control paralelo inalámbrico y protocolos de comunicación inteligentes, el módulo UPS, el módulo de comunicación y el módulo de visualización pueden sustituirse en línea sin afectar el funcionamiento normal de otras partes.Los nuevos módulos se pueden añadir al sistema sin ninguna acción de calibración, lo que facilita la expansión y el mantenimiento en línea.
ARRAY 3A3 Pro adopta un diseño totalmente modular con una función fácil de enchufar.Opcionalmente puede estar equipado con paneles eléctricos.Cada módulo UPS es un UPS de 15 kVA totalmente funcional.Mediante tecnología de control paralelo inalámbrico y protocolos de comunicación inteligentes, el módulo UPS, el módulo de comunicación y el módulo de visualización pueden sustituirse en línea sin afectar el funcionamiento normal de otras partes.Los nuevos módulos se pueden añadir al sistema sin ninguna acción de calibración, lo que facilita la expansión y el mantenimiento en línea.
Interfaz de operación humanizada y software completo de gestión de energía
El sistema utiliza una pantalla táctil LCD de 7 pulgadas de gran tamaño en color como interfaz de operación, con pantalla gráfica, el funcionamiento y la lectura de la información son claros a simple vista;admite el chino y el inglésEl LCD está equipado con funciones de protección con contraseña, como el apagado y la configuración para evitar el mal funcionamiento; junto con el software de monitoreo WINPOWER, la administración de energía se ha vuelto más fácil.Si usted elige la tarjeta NMC, se puede lograr la monitorización y gestión remota.
El sistema utiliza una pantalla táctil LCD de 7 pulgadas de gran tamaño en color como interfaz de operación, con pantalla gráfica, el funcionamiento y la lectura de la información son claros a simple vista;admite el chino y el inglésEl LCD está equipado con funciones de protección con contraseña, como el apagado y la configuración para evitar el mal funcionamiento; junto con el software de monitoreo WINPOWER, la administración de energía se ha vuelto más fácil.Si usted elige la tarjeta NMC, se puede lograr la monitorización y gestión remota.
Lugares de aplicación de ARRAY 3A3 Pro
Centros de datos, sistemas de seguridad pública, centros de distribución de energía, centros de datos financieros, sistemas educativos, sistemas de radio y televisión, sistemas de control industrial, centros médicos,centros de control de tráfico, sistemas de tabaco, etc.
Centros de datos, sistemas de seguridad pública, centros de distribución de energía, centros de datos financieros, sistemas educativos, sistemas de radio y televisión, sistemas de control industrial, centros médicos,centros de control de tráfico, sistemas de tabaco, etc.
Configuración del sistema flexible
Debido al diseño totalmente modular de ARRAY 3A3 Pro, en un solo gabinete,Los usuarios pueden elegir un número diferente de módulos según sus necesidades para construir un sistema UPS con una capacidad adecuada entre 15 kVA y 150 kVA.Si el usuario deja un margen en el interruptor y la línea de alimentación al instalar la máquina por primera vez, entonces cuando la carga aumenta,la capacidad del UPS puede ampliarse mediante la simple compra de un módulo UPSEsto evita por completo las deficiencias de la inversión excesiva de equipos iniciales en UPS tradicionales y realmente logra "Invertir mientras crece" ahorra a los usuarios fondos valiosos.
Debido al diseño totalmente modular de ARRAY 3A3 Pro, en un solo gabinete,Los usuarios pueden elegir un número diferente de módulos según sus necesidades para construir un sistema UPS con una capacidad adecuada entre 15 kVA y 150 kVA.Si el usuario deja un margen en el interruptor y la línea de alimentación al instalar la máquina por primera vez, entonces cuando la carga aumenta,la capacidad del UPS puede ampliarse mediante la simple compra de un módulo UPSEsto evita por completo las deficiencias de la inversión excesiva de equipos iniciales en UPS tradicionales y realmente logra "Invertir mientras crece" ahorra a los usuarios fondos valiosos.
Fácil de operar
• las condiciones de trabajo El voltaje de salida se puede ajustar a través de la pantalla LCD: 208/ 220/ 230/ 240VAC, 220VAC (por defecto)
• las condiciones de trabajo El número de baterías es ajustable y configurable a través de LCD, que admite 32/34/36/38/40 baterías
• las condiciones de trabajo La protección por contraseña se puede configurar para apagar, configurar, etc. para evitar operaciones incorrectas
• las condiciones de trabajo Almacenar eventos históricos y puede registrar aproximadamente 10.000 piezas de información de estado
Control inteligente
A través de la tarjeta de monitoreo inteligente NMC, admite la gestión y el control remotos basados en el navegador IE, y también puede admitir el monitoreo remoto a través de RS232, RS485, USB y contacto seco.
A través de la tarjeta de monitoreo inteligente NMC, admite la gestión y el control remotos basados en el navegador IE, y también puede admitir el monitoreo remoto a través de RS232, RS485, USB y contacto seco.
Método de carga inteligente
ARRAY 3A3 Pro adopta un método de carga de tres etapas. La primera etapa es la carga de corriente constante de alta corriente, que puede recargar rápidamente aproximadamente el 90% de la potencia; la segunda etapa es la carga por pulso,que puede igualar las características de la batería y cargarla completamenteLa tercera etapa es la carga de corriente constante, la cual mantiene el voltaje para garantizar que no se pierda potencia, lo que permite lograr un buen equilibrio entre la carga rápida y la duración de la batería.ahorrar costes de las baterías para los usuariosLa corriente de carga es ajustable para satisfacer la carga rápida y combinar baterías con diferentes capacidades, lo que no solo satisface las necesidades específicas de los clientes, sino que también prolonga la vida útil de la batería.
ARRAY 3A3 Pro adopta un método de carga de tres etapas. La primera etapa es la carga de corriente constante de alta corriente, que puede recargar rápidamente aproximadamente el 90% de la potencia; la segunda etapa es la carga por pulso,que puede igualar las características de la batería y cargarla completamenteLa tercera etapa es la carga de corriente constante, la cual mantiene el voltaje para garantizar que no se pierda potencia, lo que permite lograr un buen equilibrio entre la carga rápida y la duración de la batería.ahorrar costes de las baterías para los usuariosLa corriente de carga es ajustable para satisfacer la carga rápida y combinar baterías con diferentes capacidades, lo que no solo satisface las necesidades específicas de los clientes, sino que también prolonga la vida útil de la batería.
Soluciones del sistema ARRAY
Las soluciones de sistema ARRAY le proporcionan recursos desde personas hasta equipos y software para satisfacer sus necesidades de gestión de energía del centro de datos.pero también reduce sus costos operativosLas soluciones de sistemas ARRAY le ayudarán a construir un centro de datos confiable, eficiente y seguro.
Las soluciones de sistema ARRAY le proporcionan recursos desde personas hasta equipos y software para satisfacer sus necesidades de gestión de energía del centro de datos.pero también reduce sus costos operativosLas soluciones de sistemas ARRAY le ayudarán a construir un centro de datos confiable, eficiente y seguro.
Solución global del sistema ARRAY para centros de datos pequeños y medianos y aplicaciones de TI
El sistema ARRAY es una subserie de la solución global de Shante diseñada específicamente para centros de datos.Se trata de una solución global lanzada especialmente para salas de computación y centros de datos pequeños y medianos.. Proporciona a los clientes servicios de planificación, diseño, construcción, gestión, mantenimiento y actualizaciones. Proporciona soluciones globales eficientes, seguras y confiables.Las características de la solución del sistema ARRAY son que los productos de la solución se pueden colocar en gabinetes de red estándar, diseño integrado, modular, personalizado, sistema de energía de alta disponibilidad, gestión inteligente, servicio de una sola parada, que proporciona 7×24 horas durante todo el año.proporcionar a los clientes servicios integrales en términos de calidad de la energía, distribución de entradas y salidas, armarios, refrigeración y gestión inteligente.
El sistema ARRAY es una subserie de la solución global de Shante diseñada específicamente para centros de datos.Se trata de una solución global lanzada especialmente para salas de computación y centros de datos pequeños y medianos.. Proporciona a los clientes servicios de planificación, diseño, construcción, gestión, mantenimiento y actualizaciones. Proporciona soluciones globales eficientes, seguras y confiables.Las características de la solución del sistema ARRAY son que los productos de la solución se pueden colocar en gabinetes de red estándar, diseño integrado, modular, personalizado, sistema de energía de alta disponibilidad, gestión inteligente, servicio de una sola parada, que proporciona 7×24 horas durante todo el año.proporcionar a los clientes servicios integrales en términos de calidad de la energía, distribución de entradas y salidas, armarios, refrigeración y gestión inteligente.
Introducción del sistema de solución global ARRAY
Clasificación de la sala de computación de datos: De acuerdo con los estándares de construcción de la sala de computación estadounidense, el nivel de disponibilidad de la sala de computación de datos se divide en cuatro niveles:
Clasificación de la sala de computación de datos: De acuerdo con los estándares de construcción de la sala de computación estadounidense, el nivel de disponibilidad de la sala de computación de datos se divide en cuatro niveles:
Como sala de computación central de las empresas, grupos e instituciones, es muy importante que la carga en la sala de computación funcione normalmente.El nivel de construcción de la sala de computación debe seleccionarse de acuerdo con la importancia de la cargaEl sistema de energía modular intercambiable en caliente proporciona a los clientes una disponibilidad de más del 99%.999El sistema de gabinetes de fácil expansión facilita la planificación, la construcción y las actualizaciones tempranas para los clientes.y proporciona un sistema de monitoreo inteligente para el uso y la gestión del cliente.
Tendencias de los centros de datos y soluciones de Santak
• las condiciones de trabajo Seguridad eléctrica - alta disponibilidad del sistema. Santak continúa proporcionando UPS de alta disponibilidad y productos de soluciones para salas de computadoras a través de la innovación tecnológica.
• las condiciones de trabajo Buscando el diseño y la gestión unificados de la sala de computación general - Shante tiene una gran cantidad de soluciones globales para salas de computación de datos, incluyendo varios tipos de UPS, gabinetes de servidores,aparatos de aire acondicionado, gabinetes de distribución de energía, software y hardware de monitoreo y otros productos.
• las condiciones de trabajo Temperaturas más altas en el centro de datos El sistema de gestión del flujo de aire de Santak® soporta el diseño de centros de datos.
• las condiciones de trabajo Centro de datos modular - Los servicios de ingeniería de Shante han cooperado con muchas grandes empresas para diseñar y aplicar centros de datos modulares.
• las condiciones de trabajo Centros de datos sostenibles Shante tiene una amplia experiencia en el diseño de edificios y centros de datos sostenibles y también proporciona productos.
Introducción del componente
Dispositivo de distribución de precisión PPM
Teniendo en cuenta la situación actual en la que el fallo de un solo punto es propenso a ocurrir en la distribución de energía de la sala de computadoras,Shante Company ha diseñado una serie profesional de PPM (Módulo de potencia de precisión) de productos de gabinetes de distribución de energía de precisión, que aporta una nueva experiencia a la construcción y gestión de la distribución de energía de las salas de computación.las empresas, gobiernos, etc. Todo el sistema de distribución de energía adopta un gabinete de red 42U estándar de 19 pulgadas y un diseño de estructura modular, y está equipado con una gran cantidad de accesorios opcionales.Puede adaptar productos de distribución de energía de alta fiabilidad personalizados para los clientes basados en las necesidades reales de la sala de computadoras.
Dispositivo de distribución de precisión PPM
Teniendo en cuenta la situación actual en la que el fallo de un solo punto es propenso a ocurrir en la distribución de energía de la sala de computadoras,Shante Company ha diseñado una serie profesional de PPM (Módulo de potencia de precisión) de productos de gabinetes de distribución de energía de precisión, que aporta una nueva experiencia a la construcción y gestión de la distribución de energía de las salas de computación.las empresas, gobiernos, etc. Todo el sistema de distribución de energía adopta un gabinete de red 42U estándar de 19 pulgadas y un diseño de estructura modular, y está equipado con una gran cantidad de accesorios opcionales.Puede adaptar productos de distribución de energía de alta fiabilidad personalizados para los clientes basados en las necesidades reales de la sala de computadoras.
• las condiciones de trabajo Capacidad: entre 20 y 300 kVA
• las condiciones de trabajo Válvula de salida: 220 VAC
• las condiciones de trabajo Tamaño: gabinete de red estándar de 19 pulgadas ((600*1000*2000mm)
Características
• las condiciones de trabajo Con panel de pantalla LCD, el control de la corriente del interruptor de rama es opcional
• las condiciones de trabajo Con interfaz inteligente, alarma de luz indicadora y alarma de zumbido
• las condiciones de trabajo Se almacenan registros históricos de operación y fallas, y están disponibles los valores límite de corriente de rama.
• las condiciones de trabajo Hay registros de potencia y registros de curva de carga
EPDU
Santak tiene una amplia gama de unidades de distribución de energía montadas en rack en el mercado, llamadas Santak ePDU.esta línea de productos de distribución de energía proporciona una capacidad de gestiónTodas las ePDU cuentan con un chasis robusto de aluminio o acero con interruptores y interruptores estructurales incluidos.Santak ePDU está especialmente diseñado para centros de datos - alta confiabilidad, suministro de energía estable, resistente y duradero.
Santak tiene una amplia gama de unidades de distribución de energía montadas en rack en el mercado, llamadas Santak ePDU.esta línea de productos de distribución de energía proporciona una capacidad de gestiónTodas las ePDU cuentan con un chasis robusto de aluminio o acero con interruptores y interruptores estructurales incluidos.Santak ePDU está especialmente diseñado para centros de datos - alta confiabilidad, suministro de energía estable, resistente y duradero.
Unidad de distribución de energía en bastidor
Unidad de control
Con el fin de resolver los problemas de seguridad de la distribución de energía de gabinete de los usuarios, Shante ha diseñado unidades profesionales de distribución de energía de gabinete (OU PDU).El producto tiene las características de materiales seguros y fiables, diseño optimizado de la estructura interna, métodos de instalación convenientes y flexibles y hechos a medida.Se utiliza ampliamente en la distribución de energía de equipos eléctricos en varios gabinetes estándar y gabinetes no estándarNo ocupa el espacio efectivo del gabinete y proporciona una solución de distribución de energía segura y confiable para equipos eléctricos montados en rack.
Unidad de control
Con el fin de resolver los problemas de seguridad de la distribución de energía de gabinete de los usuarios, Shante ha diseñado unidades profesionales de distribución de energía de gabinete (OU PDU).El producto tiene las características de materiales seguros y fiables, diseño optimizado de la estructura interna, métodos de instalación convenientes y flexibles y hechos a medida.Se utiliza ampliamente en la distribución de energía de equipos eléctricos en varios gabinetes estándar y gabinetes no estándarNo ocupa el espacio efectivo del gabinete y proporciona una solución de distribución de energía segura y confiable para equipos eléctricos montados en rack.
El gabinete de la matriz
• las condiciones de trabajo El marco está soldado por perfiles de nueve pliegues y teas especiales de alta calidad.
• las condiciones de trabajo Puerta delantera de malla de alta densidad única y puerta trasera de malla dividida, el área de ventilación de los orificios de ventilación no es inferior al 69% del área de la puerta, y el aspecto es elegante y elegante
• las condiciones de trabajo Las puertas laterales izquierda y derecha se pueden desmontar y instalar rápidamente para un trabajo conveniente
• las condiciones de trabajo Las ruedas y los pies de apoyo se pueden instalar al mismo tiempo para facilitar el movimiento y la fijación
• las condiciones de trabajo Las bisagras de las puertas intercambiables, entrada superior del cable con cubierta de caucho
• las condiciones de trabajo La profundidad es ajustable (25 mm unidad), la altura del intervalo de capacidad es ajustable (1U unidad)
• las condiciones de trabajo Una amplia gama de accesorios sustituibles
En el caso de las máquinas de transformación
• las condiciones de trabajo Capacidad: 16A ~ 63A * 1P * 15 canales Voltagem de salida: 220VAC
• las condiciones de trabajo Dimensiones: ancho estándar de 19 pulgadas, 3U de altura
• las condiciones de trabajo Puede ser incorporado en MP, 3A3 para ahorrar espacio al usuario
• las condiciones de trabajo Se puede superponer para realizar la distribución de energía de más ramas de salida
Sistema de vigilancia
La potencia de ganancia
SANTAK Company proporciona el software de monitoreo de UPS de la serie Winpower para realizar la función de gestión inteligente de UPS.La aplicación de Winpower puede ayudar a los usuarios a controlar uno o más UPS conectados a la máquina, y también puede monitorear uno o más UPS en la red local o Internet a través de la máquina.
El software admite sistemas operativos Windows, Linux y Unix, y puede mostrar UPS, red, batería e información de carga en la misma ventana.Los usuarios pueden ser notificados mediante el envío de mensajes de difusión, correos electrónicos, mensajes de texto móviles, etc. La función de protección automática de datos y la función de apagado de la red pueden cerrar automáticamente la mayoría de los programas en ejecución y guardar documentos relacionados,maximizar la protección del sistema de red.
A través de este software, se puede configurar el UPS programado de auto-prueba de la batería y de energía en y fuera de las funciones.Funciones de registro de carga y registro de eventos para facilitar al administrador realizar el mantenimiento diario del sistema UPS.
La potencia de ganancia
SANTAK Company proporciona el software de monitoreo de UPS de la serie Winpower para realizar la función de gestión inteligente de UPS.La aplicación de Winpower puede ayudar a los usuarios a controlar uno o más UPS conectados a la máquina, y también puede monitorear uno o más UPS en la red local o Internet a través de la máquina.
El software admite sistemas operativos Windows, Linux y Unix, y puede mostrar UPS, red, batería e información de carga en la misma ventana.Los usuarios pueden ser notificados mediante el envío de mensajes de difusión, correos electrónicos, mensajes de texto móviles, etc. La función de protección automática de datos y la función de apagado de la red pueden cerrar automáticamente la mayoría de los programas en ejecución y guardar documentos relacionados,maximizar la protección del sistema de red.
A través de este software, se puede configurar el UPS programado de auto-prueba de la batería y de energía en y fuera de las funciones.Funciones de registro de carga y registro de eventos para facilitar al administrador realizar el mantenimiento diario del sistema UPS.
Tarjeta EMD
La tarjeta EMD (también conocida como tarjeta de monitoreo ambiental) es un nuevo producto lanzado por Santak que puede proporcionar monitoreo ambiental.Este producto se puede utilizar con la tarjeta NMC para controlar la temperatura y la humedad ambienteTambién se reservan dos valores de interruptor para monitorear las señales de detección de humo, vibración o control de acceso.
La tarjeta EMD (también conocida como tarjeta de monitoreo ambiental) es un nuevo producto lanzado por Santak que puede proporcionar monitoreo ambiental.Este producto se puede utilizar con la tarjeta NMC para controlar la temperatura y la humedad ambienteTambién se reservan dos valores de interruptor para monitorear las señales de detección de humo, vibración o control de acceso.
Tarjeta inteligente NMC
La tarjeta inteligente NMC es un software de monitoreo inteligente proporcionado por Santak basado en protocolos TCP / IP, SNMP y servidor web integrado para la administración remota de UPS.Los usuarios pueden gestionar el UPS a través de un navegador web, software de gestión de red SNMP, software de monitoreo Winpower Enterprise Edition, y software de monitoreo Winpower Plus DB, y mantenerse al día con la información de estado de varias, tales como la red eléctrica,Batería, UPS, carga, etc., y también proporcionan el estado de energía del UPS y archivos de registro generados por eventos del UPS, y pueden establecer auto-pruebas programadas de la batería y funciones de encendido / apagado para el UPS.
La tarjeta inteligente NMC es un software de monitoreo inteligente proporcionado por Santak basado en protocolos TCP / IP, SNMP y servidor web integrado para la administración remota de UPS.Los usuarios pueden gestionar el UPS a través de un navegador web, software de gestión de red SNMP, software de monitoreo Winpower Enterprise Edition, y software de monitoreo Winpower Plus DB, y mantenerse al día con la información de estado de varias, tales como la red eléctrica,Batería, UPS, carga, etc., y también proporcionan el estado de energía del UPS y archivos de registro generados por eventos del UPS, y pueden establecer auto-pruebas programadas de la batería y funciones de encendido / apagado para el UPS.
CMC con potencia de ganancia
Es un accesorio de comunicación que coopera con los usuarios para lograr la gestión remota de energía uno a uno y uno a muchos.Su distancia de transmisión de señal RS485 puede alcanzar los 1200 metrosUsarlo para lograr el monitoreo remoto de la máquina.
Es un accesorio de comunicación que coopera con los usuarios para lograr la gestión remota de energía uno a uno y uno a muchos.Su distancia de transmisión de señal RS485 puede alcanzar los 1200 metrosUsarlo para lograr el monitoreo remoto de la máquina.
Tarjeta de contacto en seco AS-400
Proporciona una interfaz de contacto seco para el monitoreo periférico del UPS, utiliza señales de contacto para reflejar el estado de funcionamiento del UPS y también puede aceptar comandos externos de apagado remoto.Los usuarios pueden realizar la monitorización remota del sistema UPS a través de líneas externas.
Proporciona una interfaz de contacto seco para el monitoreo periférico del UPS, utiliza señales de contacto para reflejar el estado de funcionamiento del UPS y también puede aceptar comandos externos de apagado remoto.Los usuarios pueden realizar la monitorización remota del sistema UPS a través de líneas externas.
Tarjeta de comunicación USB+RS232
Proporcionar interfaces USB y RS232 para UPS para facilitar la comunicación entre UPS y ordenador.
Proporcionar interfaces USB y RS232 para UPS para facilitar la comunicación entre UPS y ordenador.
ARRAY UPS Escenarios de aplicación típicos
Apto para escenarios de aplicación industrial
Apto para escenarios de aplicación industrial
En aplicaciones industriales generales, la mayoría de los equipos que requieren protección de la fuente de alimentación UPS son instrumentos y equipos de precisión.La corriente transitoria de inicio es grandeLa precisión de salida es requerida para ser alta, y la capacidad de carga es generalmente grande (10kVA- 100kVA).ARRAY 3A3 Pro tiene excelentes capacidades de corrección de factor de potencia de entrada y sobrecarga, y la precisión del voltaje de salida es alta ± 1%. Puede hacer frente fácilmente a la corriente de sobretensiones de salida en el momento de iniciar la carga inductiva, y no importa cuán mala sea la corriente armónica de carga,la corriente de entrada siempre puede mantener sinusoidal La distorsión armónica total es inferior al 5%ARRAY 3A3 Pro tiene función de conversión de frecuencia, que es especialmente adecuada para cargas especiales que requieren una frecuencia fija (50Hz/60Hz).
Apto para salas informáticas de datos pequeñas y medianas o escenarios de oficina
El UPS se utiliza principalmente en salas de computadoras de datos pequeñas y medianas u oficinas para computadoras, equipos de red, equipos de oficina, etc. El tipo es generalmente una carga de fuente de alimentación de conmutación de fase única,y la carga total está aproximadamente entre 5 kVA y 25 kVA. Dado que el espacio de oficina es generalmente compacto, el sistema de suministro de energía UPS no debe ocupar demasiado espacio. De esta manera, el todo en uno ARRAY MP5-30KS es perfecto.Los armarios oscuros de 6 y 2 metros de altura pueden integrar UPS, carga, protección contra rayos, distribución de energía, monitoreo y batería, que no solo ahorra espacio, sino que también es hermoso y elegante.
El UPS se utiliza principalmente en salas de computadoras de datos pequeñas y medianas u oficinas para computadoras, equipos de red, equipos de oficina, etc. El tipo es generalmente una carga de fuente de alimentación de conmutación de fase única,y la carga total está aproximadamente entre 5 kVA y 25 kVA. Dado que el espacio de oficina es generalmente compacto, el sistema de suministro de energía UPS no debe ocupar demasiado espacio. De esta manera, el todo en uno ARRAY MP5-30KS es perfecto.Los armarios oscuros de 6 y 2 metros de altura pueden integrar UPS, carga, protección contra rayos, distribución de energía, monitoreo y batería, que no solo ahorra espacio, sino que también es hermoso y elegante.
Apto para escenarios de salas de computación centrales de gran tamaño
Las grandes salas de informática centrales incluyen generalmente salas de informática de estudiantes, centros de computación, centros de red en escuelas e institutos de investigación, salas de negocios de bolsas de valores, cafeterías de Internet,oficinas de grandes empresasEste tipo de equipos de carga son principalmente ordenadores, equipos de red, etc., pero el número es generalmente superior a 50 unidades, y la carga total está entre 20kVA-100kVA.Este tipo de aplicación generalmente requiere sólo un ARRAY 3A3 Pro-90KS o ARRAY 3A3 Pro-120KS para cumplir con los requisitos..
Las grandes salas de informática centrales incluyen generalmente salas de informática de estudiantes, centros de computación, centros de red en escuelas e institutos de investigación, salas de negocios de bolsas de valores, cafeterías de Internet,oficinas de grandes empresasEste tipo de equipos de carga son principalmente ordenadores, equipos de red, etc., pero el número es generalmente superior a 50 unidades, y la carga total está entre 20kVA-100kVA.Este tipo de aplicación generalmente requiere sólo un ARRAY 3A3 Pro-90KS o ARRAY 3A3 Pro-120KS para cumplir con los requisitos..
Adecuado para escenarios de centros de datos grandes de alta fiabilidad
Los centros de datos a gran escala de alta fiabilidad incluyen principalmente salas de intercambio de empresas de comunicaciones, centros de datos de bancos, centros de control de tráfico aéreo de la aviación civil,varias salas informáticas centrales de las agencias gubernamentalesEste tipo de aplicación tiene como objetivo final una alta confiabilidad, tiene una baja presión de costos y a menudo tiene copias de seguridad redundantes para cada sistema.Las cargas son principalmente computadorasPara satisfacer los requisitos de una gran carga, un largo tiempo de respaldo y una alta fiabilidad, se utiliza un sistema de control de velocidad, que se utiliza para controlar la velocidad de carga.y bajo riesgo para este tipo de aplicación, varios modelos ARRAY 3A3 Pro se pueden utilizar para formar un sistema de suministro de energía regional.Cada UPS mantiene N + Debe señalarse en particular que este tipo de aplicación está generalmente equipado con un generador de respaldo para garantizar un tiempo de respaldo casi ilimitadoEl modelo ARRAY 3A3 Pro no tiene altos requisitos para los generadores.La producción de generadores de marcas tradicionales en el mercado es aceptable.
Los centros de datos a gran escala de alta fiabilidad incluyen principalmente salas de intercambio de empresas de comunicaciones, centros de datos de bancos, centros de control de tráfico aéreo de la aviación civil,varias salas informáticas centrales de las agencias gubernamentalesEste tipo de aplicación tiene como objetivo final una alta confiabilidad, tiene una baja presión de costos y a menudo tiene copias de seguridad redundantes para cada sistema.Las cargas son principalmente computadorasPara satisfacer los requisitos de una gran carga, un largo tiempo de respaldo y una alta fiabilidad, se utiliza un sistema de control de velocidad, que se utiliza para controlar la velocidad de carga.y bajo riesgo para este tipo de aplicación, varios modelos ARRAY 3A3 Pro se pueden utilizar para formar un sistema de suministro de energía regional.Cada UPS mantiene N + Debe señalarse en particular que este tipo de aplicación está generalmente equipado con un generador de respaldo para garantizar un tiempo de respaldo casi ilimitadoEl modelo ARRAY 3A3 Pro no tiene altos requisitos para los generadores.La producción de generadores de marcas tradicionales en el mercado es aceptable.
Sistema de servicio
Santak Power se responsabiliza de satisfacer las necesidades de los clientes y siempre se ha comprometido a mejorar la connotación y el valor de los servicios.Sistema de atención al cliente de alta calidad y estandarizado, formando un centro de atención al cliente, puntos de servicio in situ y mantenimiento, apoyo técnico y formación. El sistema de servicio de "cinco en uno" se basa principalmente en el uso de soluciones de mantenimiento y soporte de piezas de repuesto.Cientos de ingenieros profesionales y calificados están listos para brindarle un servicio y apoyo de una sola paradaEl diseño de la arquitectura de servicio basado en la experiencia del cliente no sólo permite a nuestros clientes disfrutar de los niveles de servicio de primera clase de Shante International fácil y rápidamente,sino que también satisface las necesidades de servicio personalizado de los clientes en la mayor medida a través de diseños de productos de servicio ricos y ayuda a los clientes a realizar sus inversiones.
Santak Power se responsabiliza de satisfacer las necesidades de los clientes y siempre se ha comprometido a mejorar la connotación y el valor de los servicios.Sistema de atención al cliente de alta calidad y estandarizado, formando un centro de atención al cliente, puntos de servicio in situ y mantenimiento, apoyo técnico y formación. El sistema de servicio de "cinco en uno" se basa principalmente en el uso de soluciones de mantenimiento y soporte de piezas de repuesto.Cientos de ingenieros profesionales y calificados están listos para brindarle un servicio y apoyo de una sola paradaEl diseño de la arquitectura de servicio basado en la experiencia del cliente no sólo permite a nuestros clientes disfrutar de los niveles de servicio de primera clase de Shante International fácil y rápidamente,sino que también satisface las necesidades de servicio personalizado de los clientes en la mayor medida a través de diseños de productos de servicio ricos y ayuda a los clientes a realizar sus inversiones.
3 años de garantía original de fábrica gratuita proporcionada por SANTAK
Los puntos de servicio de Santak Power Service están en casi todas las capitales provinciales. They satisfy customers with the on-site service enthusiasm of "getting closer to customers and responding to customers faster" and the strict service standards of "solving the problem once and arriving at the service site in time". necesidades de servicio, permitiendo a los clientes apreciar la elegancia de los servicios de clase mundial.
Los clientes sólo necesitan ponerse en contacto con nuestro centro de servicio al cliente, y rápidamente organizaremos ingenieros para ponerse en contacto con el cliente para resolver el problema del cliente.
Los clientes sólo necesitan ponerse en contacto con nuestro centro de servicio al cliente, y rápidamente organizaremos ingenieros para ponerse en contacto con el cliente para resolver el problema del cliente.
Formación de los clientes
Santak Power tiene centros de capacitación y centros de exhibición de productos en Beijing, Shanghai y Shenzhen.y proporciona a los clientes formación teórica y práctica en el funcionamientoCada año, Santak Power también lanzará un plan de capacitación anual para usuarios y distribuidores para ayudar a los clientes a comprender y usar mejor los productos de Santak Power.
Para obtener más información sobre los cursos de formación y las disposiciones, póngase en contacto con el centro de llamadas.
Santak Power tiene centros de capacitación y centros de exhibición de productos en Beijing, Shanghai y Shenzhen.y proporciona a los clientes formación teórica y práctica en el funcionamientoCada año, Santak Power también lanzará un plan de capacitación anual para usuarios y distribuidores para ayudar a los clientes a comprender y usar mejor los productos de Santak Power.
Para obtener más información sobre los cursos de formación y las disposiciones, póngase en contacto con el centro de llamadas.
Productos recomendados
-
VIDEO
VIDEO
